銀馬砌塊磚機操作手冊詳解

如果我們銀馬砌塊磚機廠家能夠榮欣為您服務，您成為砌塊磚機成套設備的擁有者，我們將為您提供系列設備主機安裝調試說明指南等詳細的操作手冊。美洲豹牌砌塊磚機產品科技的不斷更新，使得美洲豹牌成型機在混凝土制品工場的使用中以磚坯成型速度快，磚型生產品種多樣化的特點。基于這樣的原因，我們有必要使得我們安裝調試人員和操作人員，在較高的程度上進一步理解和掌握本設備安裝調試規則和對待設定磚型的具體技術要求。那么今天小編就帶著大家一起去了解一下砌塊成型機操作：

1.砌塊磚機開機步驟:

1)開機前準備：

a. 檢查設備各部件是否完好；

b. 檢查各潤滑點是否注油；

c. 設備各檢測點信號開關正確；

d. 正式生產前,確認設備上無檢修人員保證生產；

e. 確認模箱、振動臺、托板、壓頭等設備各運動部位無卡阻雜物；

f. 合上總電源空開，看電源、電壓是否正常

2)開機：

a.  方式選擇開關旋到“手動“位，釋放急停開關；

b. 每天上班提前10分鐘開啟油泵，空壓機到正常運行及設定壓力(此點冬季更為重要)；

c. 將塊型選擇開關放到與當前模具相符的塊型位；

d. 在人機界面上啟動系統，設定好有關節拍參數；

e. 空載運行看設備各動作是否流暢無誤；

f. 空載運行正常后負載運行；

g.設備運行中操作人員應注意觀察設備動作是否正常，振動有無異響，不得離崗以便及時處理問題。

2.砌塊磚機手動操作：

方式選擇開關，選擇為“手動”操作方式，釋放急停開關，但是由于運行中各動作相互連鎖，所以操作人員應熟練掌握各設備動作條件，體操作如下：

a.油泵：油泵開關旋至開位，油泵將運行。

b. 底料車前行：當壓頭在上位，模箱在下位，底料門在關位，面料車在后位或平臺在上位時，底料車開關旋至“前行”位，底料車前行至前位信號停止。

c. 底料車后行：底料車開關旋至“后行”位，底料車后行至后位信號停止。

d. 面料門開：當面料車在后位，面料門開關旋至“開門”位時，面料門開至開位信號停。

e. 面料門關：面料門開關旋至“關門”位，面料門關至關位信號停。底料門開：當?shù)琢宪囋诤笪?，底料門開關旋至“開門”位時，底料門開至開位信號停。

f. 面料車前行：當壓頭在上位，模箱在下位，面料門在關位，平臺在下位時，面料車開關旋至“前行”位，面料車前行至前位信號停止。

g. 面料車后行：面料車開關旋至“后行”位，面料車后行至后位信號停止。

h. 模箱上行：當?shù)琢宪囋诤笪?，面料車在后位時或平臺在上位時，模箱開關旋至“上行”位模箱上行至上位信號停止。

i. 模箱下行：模箱開關旋至“下行”位，模箱下行至下位信號停止。

j. 壓頭上行：當?shù)琢宪囋诤笪?，面料車在后位時或平臺在上位時，壓頭開關旋至“上行”位壓頭上行至上位信號停止。

k. 壓頭下行：壓頭開關旋至“下行”位，壓頭下行至下位信號停止。

l. 預振：振動開關旋至“預振”位，預振開始。

m. 終振：振動開關旋至“終振”位，終振開始。

n. 平臺上行：當面料車在后位時，平臺開關旋至“上行”位，平臺上行至上位信號停。

o. 平臺下行行：平臺開關旋至“下行”位，平臺下行至下位信號停。

p. 原點：供板到位，底料門關位，底料車后位，面料門關位，面料車后位或平臺上位，壓頭上位，模箱下位。

3、砌塊磚機聯動操作：

在開機操作完成后，原點條件滿足的情況下，原點指示燈亮，在界面上選擇聯動方式，將方式選擇開關扳到“自動”位，按下“自動啟動”按鈕，自動指示燈亮，則設備按照工藝流程和設定參數，運行一個節拍，再按下“自動啟動”按鈕，則運行下一個節拍。當設備運行不正?；蛴锌赡茉斐扇松砘蛟O(shè)備傷害時，按下急停按鈕，則系統全部停止運行，并且中斷當前運行程序，排除故障后釋放“急停”按鈕，可再行相應的操作。

4、砌塊磚機自動操作：

在開機操作完成后，原點條件滿足的情況下，原點指示燈亮，在界面上選擇自動方式，將方式選擇開關到“自動”位，按下“自動啟動”按鈕，自動指示燈亮，則設備按照工藝流程和設定參數節拍依序循環運行。按下“自動停止”按鈕，則設備運行完當前周期后停在原點位。

具體操作如下：

地塊自動，在工控機上啟動系統，設定好參數，開啟油泵、氣泵到一定壓力，方式開關選擇為自動，塊型開關選擇為地塊方式，原點條件滿足時，按下自動起動按鈕，底料車前行至前位（前行過程中可修改參數調整布料器開啟時間，底料預振時間以使物料布的比較均勻），前位停留時間到后，底料車后行，如布料次數設定超過一次，底料車后行至后行時間再前行，往復上一動做，如此次數夠后，底料車后行至后位停止，壓頭下行至下行時間后上行到達上位后停止（下行過程中平臺下行，并可設振動，使模箱中的物料留出一定的空間以便布面料），面料車布料，動作同底料車動作，布料完成后平臺上行，壓頭下行接近物料表面時振動開始，至下位停止，消振時間到后模箱上行，至上位壓頭上行，供板前行，砌塊離開模箱后，模箱下行至下位停止，開始下一循環．在生產過程，按下停止按鈕，系統一個周期完成后停止．墻塊自動同地塊自動中底料布料過程,面料部分不動作

當設備運行不正?；蛴锌赡茉斐扇松砘蛟O(shè)備傷害時，按下急停按鈕，則系統全部停止運行，并且中斷當前運行程序，排除故障后釋放“急停”按鈕，可再行相應的操作.

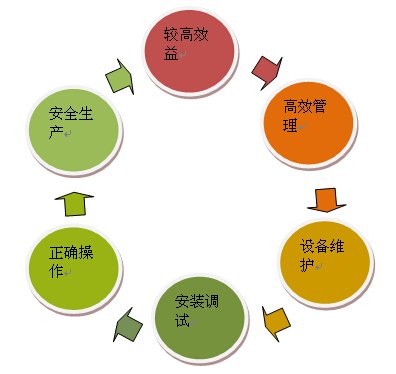

多年的從業經驗告訴我們，要想在設備使用過程中充分的提高設備的運行率，提高砌塊磚機制品的產能，使客戶能夠獲取生產效益，那就必須按照設備的使用技術及規范要求，科學合理的使用設備，并讓安裝調校方法達到充分的理解及認同。此外，銀馬公司榮譽出品的美洲豹牌砌塊磚機系列產品，在每一年都有例行設備硬件及軟件升級，主機設備會依據市場的砌塊磚機制品的升級，程序（ECU）系統也在刷新升級。。24小時專家為您解答您的所有疑問：18821630356
